Instrucciones de montaje

INCLINACIÓN DEL TEJADO

La inclinación mínima del tejado para la teja metálica Plastimetal es de 8°.

MANIPULACIÓN

Stockage: • Las tejas Plastimetal pueden ser temporalmente almacenadas en el exterior. • Preferentemente serán recubiertas y habrá una ventilación suficiente entre las placas y el material de recubrimiento. • Las tejas deberá mantenerse en espacios de 1m.	Manejo: • Las tejas se suministran a medida. • Si es preciso recortarlas, es conveniente utilizar una cizalla o una sierra para metales de fina dentada. • La utilización de discos abrasivos o de otras herramientas abrasivas de corte rápido está desaconsejado. En este caso, en efecto, los bordes recortados enrojecen y se deteriora la capa de cinc o el recubrimiento de la placa.
Limpieza: Las virutas metálicas producidas por el taladrado o aserrado deben ser eliminadas mediante un cepillo suave dado que se oxidan o pueden dañar la superficie.	Re-lacado: En caso de deterioro de la capa de la superficie debe ser relacado en seguida con pintura plástica.

PAUTAS ÚTILES PARA EL MANEJO

• Es mejor llevar el panel verticalmente para evitar que la placa se deslice.


• Se pueden poner 2 paneles desde el nivel del suelo y contra la pared como soporte para izarlas al tejado.


• Cuando se camine por el tejado, se deben apoyar los pies en la parte profunda de las ondas.

VENTILACIÓN

• Es esencial la ventilación de debajo del tejado para prevenir el deterioro de la estructura del tejado o el material aislante.


• La ventilación se localiza en el espacio vacío entre el panel del techo y el bajotecho.


• En algunos casos, como una colocación directa encima del aislante, es aconsejable colocar una membrana anticondensación bajo el panel del tejado, con el fin de evitar que se humedezca el material aislante.

DIMENSIONES

Determinar las dimensiones de los paneles.

Las tejas metálicas Plastimetal se suministran por pedido, en base a las necesidades del cliente; la largura máxima es 8,40 m.

Largura: Medida la distancia L de arriba abajo del alero y, además se añada el requisito del número de centímetros que se extenderá el panel más allá del bajo alero, hasta el canalón. (L= largura del tejado + alero).

Anchura: El ancho normal de la placa es 1.10 m. Para determinar el número de paneles, se divide la anchura de la cubierta por 1.10 m.

Las placas se cortan a lo largo si es necesario.

Para inclinaciones más largas que 8.40m., 2 paneles se colocan en uno, solapándose. Para hacer esto, se procede como sigue: se coge el panel por la parte superior, un múltiplo de 350mm + 200mm para el solapamiento.

El largo del solapamiento del panel se toma por el largo total de la parte superior del panel más 200 mm.

Ej.: L= 10m ó 10.000 mm. Se toma de la parte superior del panel, una largura arbitraria (fijada por ud. en la práctica) como sigue:
15 tejas x 350 mm (largo de una placa) + 200mm para el solapamiento = 5 450mm
En consecuencia, el largo de solapamiento es: 10 000mm - 5 450mm + 200mm = 4 750mm

En el caso de construir un tejado a cuatro aguas, primero se dibuja un plano a escala para todo el tejado con el fin de determinar su número (cuántas placas) y el tamaño.

En el caso de un tejado co 2 larguras diferentes en uno y la misma inclinación: primero tomar la medida L de la aunchura del área del techado (área A).

El tamaño de la placa más larga es la largura de la placa más corta + un múltiplo de 350 mm, hasta aquellas placas extendidas más allá de la onda más baja, justo sobre el canalón.

Aquellas placas en área B, son entonces, en la onda más baja, acortadas a medida.

Usando esta técnica, el número de placas a cortar está limitado por el área del tejado más estrecho.

ENTARIMADO

Rastreles y entarimado

• Comenzar en el bajo tejado, colocando los rastreles.


• El entarimado se fija con un espacio de 350mm entre rastreles


• IMPORTANTE: el primer rastrel próximo al canalón tendrá un espesor de 1cm. más, de forma que la placa se coloce encima del canalón.


• El resto de los paneles de entarimado se fijan para coincidir con el final de cada panel.

FIJACIÓN

Accesorios

• La fijación se realiza mediante tornillos autorroscantes (4,8 x 35 mm), galvanizados y esmaltados en el mismo color que los paneles, los cuales se completan con una arandela (es decir, un anillo cerrante de neopreno)


• Los tornillos se atornillan en la parte baja de la onda únicamente.


• Los paneles se atornillan a lo largo de toda la parte superior e inferior y en las solapas de empalme de cada panel.


• El resto de tornillos se atornillan alternativamente, permitiendo un promedio de unos 8 tornillos por m².


• En el solapamiento, para conseguir una pulcra unión, se puede atornillar una placa a la siguiente en el óptimo lugar, a saber, sobre la parte superior de la ondulación solo justo antes del pliegue del panel.

COLOCACIÓN

Colocación de los paneles de teja

• Los paneles de tejas se colocan de derecha a izquierda y de abajo a arriba (ver dibujo).


• Combrobar que el tejado tiene ángulos rectos.


• Medir las diagonales de esquina a esquina.


• Si esas diferencias hacen que el tejado no sea exactamente un cuadrado, colocar la parte inferior del panel, abrazando la línea más baja del alero.


• Las pequeñas diferencias pueden ser compensadas por maderas y cumbreras.


• Se puede hacer mejor desenrollando unos cuantos paneles sobre el tejado para que las esquinas inferiores sean paralelas al alero.


• Sobre la anchura del primer panel, y desde la esquina en el ángulo de la derecha se alinaen el resto de paneles sobre ésta.

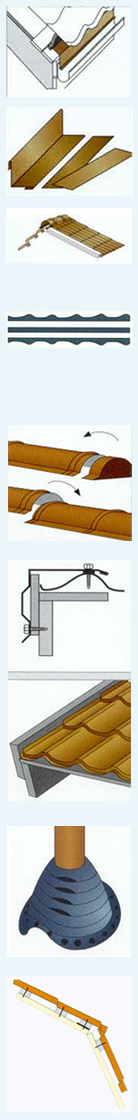

ACCESORIOS

Montaje de accesorios

1. Canalón o paneles de teja limpios
   Para ocultar el alero o canalón, se utiliza un panel limpio.
   Perfiles sellantes (es decir, franjas sellantes) se utilizan entre el canalón y los paneles.


2. Vierteaguas y limahoyas
   Los vierteaguas son de 1 250mm por 2 000mm, además de varios tipos limahoyas para medir secciones angulares, están disponibles en los mismos colores que los paneles.


3. Cumbreras
   Cada cumbrera se atornilla en la cima de la ondulación por medio de tornillos taladrantes.
   Es necesario, un contorno sellante para el agua ajustado debajo de la cumbrera.


4. Juntas de estanqueidad
   Existen juntas de estanqueidad que permiten el sellado de aberturas entre el techo y el panel de teja, el tipo “positivo”.
   Se suministra un perfil llano para el espacio entre los vierteaguas y limahoyas.
   Otro modelo “negativo” permite para el espacio entre los canalones y el panel de teja.


5. Tapas de cumbrera
   Las tapas de cumbrera se colocan en cada final de la cumbrera y van atornilladas.
   La junta se sella con masilla de silicona.


6. Bordes (remates)
   Para ocultar los lados de la pared y protegerlas de la lluvia los remates se permiten en largos de 2.10 m.
   Si desea un relleno de contorno se puede insertar entre el panel y el borde.
   A la izquierda, si se desea se puede curvar y cortar un poco el final del panel


7. Limahoyas
   Las limahoyas se suministran con 2.10 m de largura. El mínimo sobrelapamiento es 15 cm.


8. Empalme para tubo
   Los empalmes aseguran una unión hermética en lugares donde las tuberías transpasan la superficie del tejado.
   Están fabricadas en EPDM
   Se hace un agujero en el empalme más pequeño que el diámetro exterior de la tubería.
   Se tira de la manga de la tubería hacia la tubería (utilizar jabón como lubricante) y se sella con masilla de silicona.


9. Membrana anticondensación
   Si se necesita una membrana anticondensación, se coloca bajo el entarimado.


10. Buhardilla
    En una buhardilla, la parte baja del panel de teja ajusta exactamente con la parte superior de la parte principal del siguiente panel.
