Chapa de Cubierta

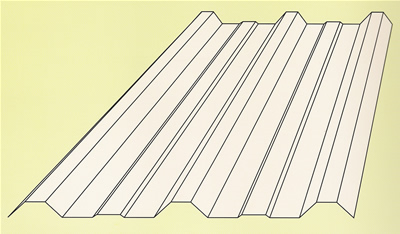

PERFIL T30-205
• GEOMETRÍA DEL PERFIL T30-205
• TABLAS DE UTILIZACIÓN
Todos los valores que se dan en las tablas se refieren a una sección de perfil de 1 m2
| Espesor (mm) | Área (cm2) | Peso (kg/m2) | Inercia (cm4) | Módulo resistente (cm3) | |
|---|---|---|---|---|---|
| Ws | Wi | ||||
| 0,5 0,6 0,7 0,8 1,0 |
6,12 7,34 8,57 9,79 12,24 |
4,80 5,76 6,72 7,68 9,60 |
6,93 8,27 9,59 10.89 13,46 |
3,32 3,95 4,59 5,21 6,44 |
7,63 9,10 10,54 11,97 14,77 |
• SOBRECARGA ADMISIBLE PARA DISTINTAS SITUACIONES DE APOYO
Sobrecarga admisible (kp/m2)
Sa=1400 kp/cm2; f<=L/200
2 Apoyos
| Espesor (mm) | Luz entre apoyos (m) | ||||||
|---|---|---|---|---|---|---|---|
| 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | |
| 0,5 0,6 0,7 0,8 1,0 | 367 437 507 576 712 | 233 277 322 366 452 | 161 191 222 252 311 | 100 119 138 156 193 | 69 78 90 102 126 | 44 53 61 69 86 | 35 37 43 49 60 |
3 Apoyos
| Espesor (mm) | Luz entre apoyos (m) | ||||||
|---|---|---|---|---|---|---|---|
| 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | |
| 0,5 0,6 0,7 0,8 1,0 | 367 437 507 576 712 | 233 277 322 366 452 | 161 191 222 252 311 | 117 139 161 183 226 | 88 105 122 138 171 | 69 82 95 108 133 | 55 65 76 86 106 |
4 o más Apoyos
| Espesor (mm) | Luz entre apoyos (m) | ||||||
|---|---|---|---|---|---|---|---|
| 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | |
| 0,5 0,6 0,7 0,8 1,0 | 460 547 636 722 892 | 293 348 405 459 567 | 202 240 279 317 391 | 147 175 203 230 285 | 111 132 154 175 216 | 87 103 120 136 168 | 63 75 87 98 122 |
Los cálculos de resistencia de los perfiles se han realizado de acuerdo con la NORMA BÁSICA NBE-MV110-1982 actualmente vigente.
• ACABADOS
Acero galvanizado
Acero galvanizado por ambas caras mediante proceso SENDZIMIR y aplanado bajo tensión.
Recubrimiento ambas caras: 275 gr/m2
Prelacados
Acero galvanizado y prelacado en continuo.
Tipo galvanizado: Z-275
Tipo prelacado:
• cara interior: imprimación. Espesor 10 micras.
• cara exterior: imprimación 5 micras, más pintura de acabado tipo silicona poliéster. Espesor total 25 micras.
GAMA DE COLORES
| 0000 Negro dextar |
1000 Blanco ostra |
1006 Blanco pirineo |
1060 Blanco RAL 9002 |
| 2000 Arena |
2002 Crema Bidasoa |
2005 Tabaco |
2009 Sepia |
| 2006 Marfil claro RAL 1015 |
3000 Verde Navarra |
3001 Verde Claro |
4000 Azul lago |
| 4001 Azul cielo |
4002 Azul marino |
4003 Azul azafata |
4009 Azul Baracaldo |
| 4024 Azul grisáceo RAL 5008 |
5001 Gris perla |
4003 Metallic Silver RAL 9006 |
6002 Calabaza |
| 7001 Rojo teja |
7002 Rojo Baztán |
7004 Rojo coral |
|
 Falso techo |
 Cubierta |
 Falso techo perforado |
 Fachada |
ROMANA EGEO
| Ancho EGEO | mm. 1095 +/- 5 mm. |
|---|---|
| Ancho DOLOMITE | mm. 1039 +/- 5 mm. |
| Cubierta útil EGEO | mm. 1064 |
| Cubierta útil DOLOMITE | mm. 886 |
| Paso | mm. 177 |
| Altura del perfil | mm. 54 |
| Espesor | mm. 3 +/- 0,2 mm. |
| Largo standard m. | 2,10 - 3,10 - 4,20 - 5,20 - 6,20 |
| Ancho s/pedido | de 2 a 12 m. |
| Peso | 6,2 kg/m2 +/- 2% |
| Acabado superfície | Lisa |
| Color de la cubierta inferior | Beige |
| Carga máx a 20ºC | kg. 520/m2 |
ETRURIA
| Ancho | mm. 1097 +/- 5 mm. |
|---|---|
| Cubierta útil | mm. 1043 |
| Paso | mm. 260 |
| Altura del perfil | mm. 35 |
| Espesor | mm. 3 +/- 0,2 mm. |
| Largo standard m. | 2,10 - 3,10 - 4,20 - 5,20 - 6,20 |
| Ancho s/pedido | de 2 a 13,5 m. |
| Peso | 6,4 kg/m2 +/- 2% |
| Acabado superfície | Lisa |
| Color de la cubierta inferior | Beige |
| Carga máx a 20ºC | kg. 280/m2 |
LASTRA COPPO
| Ancho | mm. 855 |
|---|---|
| Largo estandar | mm. 1750 |
| Cubierta útil | mm. 785x1650 |
| Paso | mm. 194 |
| Altura del perfil | mm. 60 |
| Espesor | mm. 2,5 +/- 0,2 mm. |
| Peso | kg/m2 5,2 +/- 2% |
| Acabado superfície | Rugosa |
| Color de la cubierta inferior | Beige |
| Carga máx a 20ºC | kg. 175/m2 |
