Paneles de Fachada
Con tornillería vista u oculta, amplia gama de soluciones para aislar efectivamente del exterior y sus inclemencias. Paneles desde 30 mm de tapa juntas hasta 200 mm de poliuretano para camaras de frío.
PERFIL PLANO

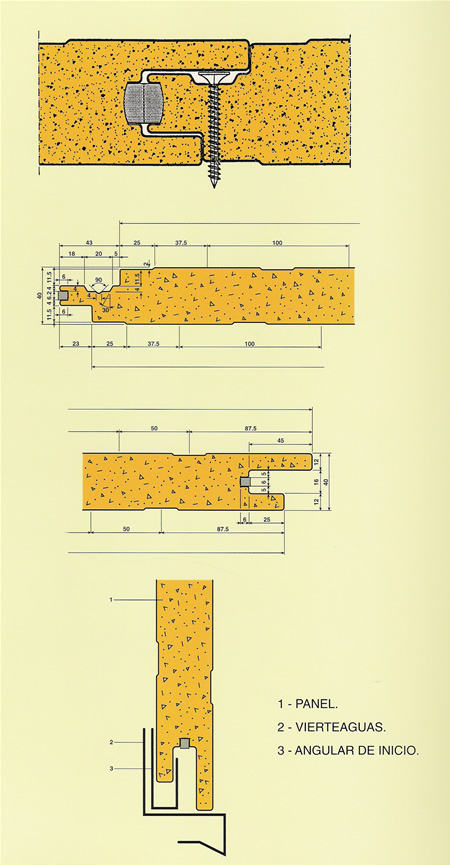

Geometría del perfil plano
Tablas de utilización
Todos los valores que se dan en las tablas se refieren a una sección de perfil de 1 m2
| Espesor (mm) | Transmisión térmica K = Kcal/m2 hºC | Transmisión térmica K = W/m2 ºK | Peso Kg/m2 |
|---|---|---|---|
| 30 35 40 50 60 | 0,58 0,51 0,45 0,35 0,26 | 0,65 0,59 0,54 0,44 0,33 | 10,05 10,31 10,57 11,03 11,49 |

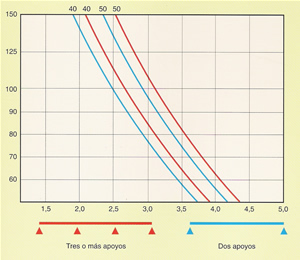

Tablas de sobrecarga admisible
Sobrecarga admisible (kp/m2)
Sa=1400 kp/cm2; f<=L/200
Acabados
Acero galvanizado
Acero galvanizado por ambas caras mediante proceso SENDZIMIR y aplanado bajo tensión.
Recubrimiento ambas caras: 275 gr/m2
Prelacados
Acero galvanizado y prelacado en continuo.
Tipo galvanizado: Z-275
Tipo prelacado:
• Cara interior: imprimación. Espesor 10 micras.
• Cara exterior: imprimación 5 micras, más pintura de acabado tipo poliéster. Espesor total 25 micras.
• Prelacados en color RAL
• Terminaciones en PVDF y PLASTICOL.

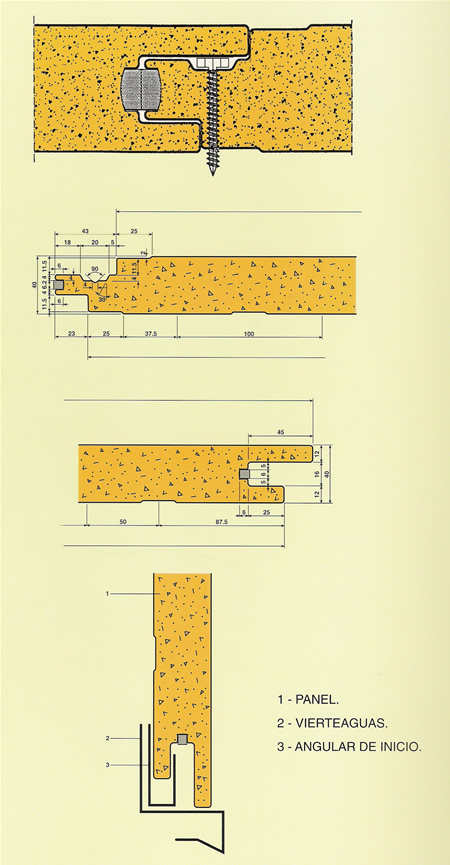

PANEL PERFIL LISO
 |
 |

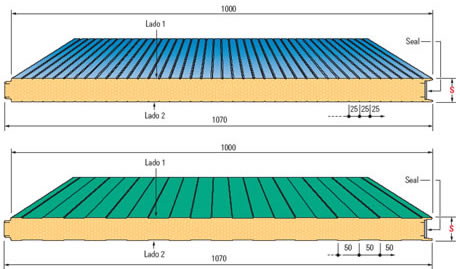

FACHADA ESTÁNDAR

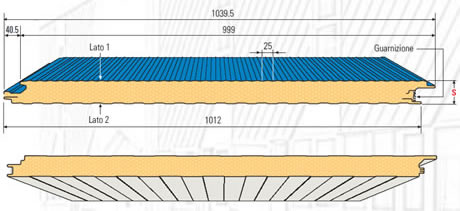

FACHADA TORNILLERÍA OCULTA

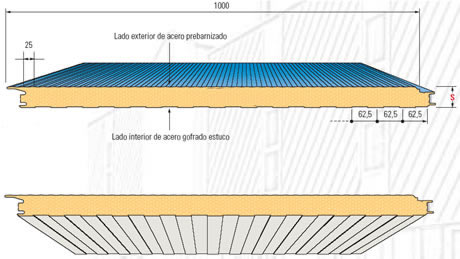

FACHADA SEMIARQUITECTÓNICA

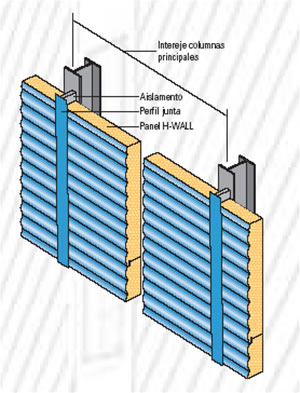

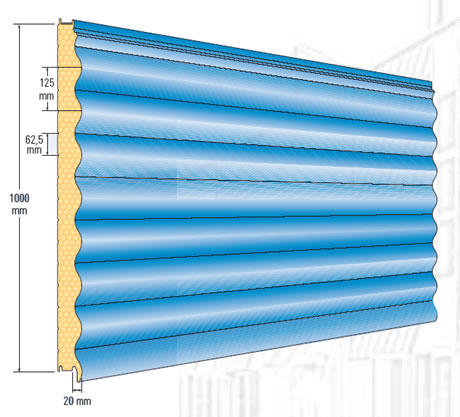

FACHADA TORNILLERÍA OCULTA
